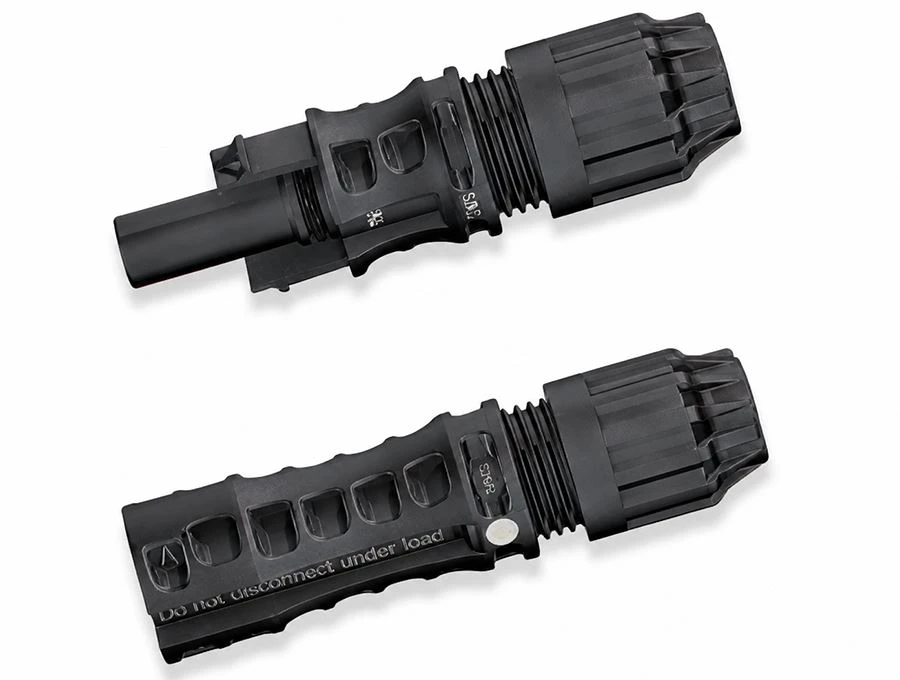

Hauptmerkmale
Ausgelegt für Photovoltaikanlagen mit 1500 V DC
IEC-, UL-, JET- und TÜV-zertifiziert
MULTILAM-Kontakttechnologie für stabile, nieder{0}widerstandsarme Verbindung
IP65- und IP68-Schutz im gesteckten Zustand
Geeignet für raue Außenumgebungen
Kompatibel mit Standard-Steckverbindersystemen der MC4-Serie
Unterstützt die Installation vor Ort und-vorkonfektionierte Kabellösungen
Verzinnte Kupferkontakte für zuverlässige Leitfähigkeit und Korrosionsbeständigkeit
Flammhemmendes PC/PA-Isoliergehäuse
Typische Anwendungen
Dieser Steckverbinder ist für eine Vielzahl von Solar-Gleichstrom-Anschlusspunkten geeignet, darunter:
PV-Anlagen auf Wohndächern
Gewerbliche und industrielle Solaranlagen
Bodenmontierte-Solarkraftwerke
PV-Projekte im Versorgungsmaßstab-
Solar-Sammelboxen und String-Verkabelung
PV-Kabelverlängerungen und Abzweigverbindungen
Vor-konfektionierte Solarkabelbäume
Auswahlhilfe
Wählen Sie die Steckervariante entsprechend dem Kabelquerschnitt-und dem Betriebsstrom Ihrer PV-Anlage.
| Kabelgröße | AWG-Referenz | Empfohlener Nennstrom |
| 2,5 mm² | 14 AWG | 39A |
| 4,0 mm² | 12 AWG | 45A |
| 6,0 mm² | 10 AWG | 53A |
| 10,0 mm² | 8 AWG | 69A |
Stellen Sie bei 1500-V-PV-Systemen sicher, dass der Stecker, das Kabel und andere DC--seitige Komponenten alle für die gleiche Systemspannung ausgelegt sind. Bei der Installation sollten geeignete Crimpwerkzeuge verwendet werden, um eine stabile Kontaktleistung und einen Dichtungsschutz aufrechtzuerhalten.
Installationshinweise
Verwenden Sie für jeden Steckertyp die richtige Crimpmatrize und Kabelgröße. Stellen Sie sicher, dass der Steckverbinder nach dem Zusammenstecken vollständig verriegelt ist und dass die Dichtungskomponenten vor dem Einsatz im Freien ordnungsgemäß montiert sind. Bei großen-Projekten können vor-vormontierte Kabelbäume dazu beitragen, die Installationseffizienz zu verbessern und Fehler bei der-Verkabelung vor Ort zu reduzieren.
Technische Spezifikationen
| Artikel | Spezifikation |
|---|---|
| Steckverbindersystem | Ø4 mm |
| Nennspannung | 1500V DC (TÜV / UL / JET) |
| Nennstrom | 39A (2,5 mm² / 14 AWG) |
| 45A (4,0 mm² / 12 AWG) | |
| 53A (6,0 mm² / 10 AWG) | |
| 69A (10,0 mm² / 8 AWG) | |
| Nennimpulsspannung | 16 kV |
| Umgebungstemperaturbereich | -40 Grad bis +85 Grad |
| Maximale Betriebstemperatur | +115 Grad |
| Schutzgrad, verpaart | IP65, IP68 (1 Stunde bei 1 m) |
| Schutzgrad, nicht verbunden | IP2X |
| Brennbarkeitsbewertung | UL94-V0 |
| Überspannungs-/Verschmutzungsgrad | KAT III / 3 |
| Kontaktwiderstand | Kleiner oder gleich 0,2 mΩ |
| Sicherheitsklasse | Klasse II |
| Kontaktsystem | MULTILAM |
| Beendigungsmethode | Crimpen |
| Kontaktmaterial | Kupfer, verzinnt-plattiert |
| Isoliermaterial | PC/PA |
