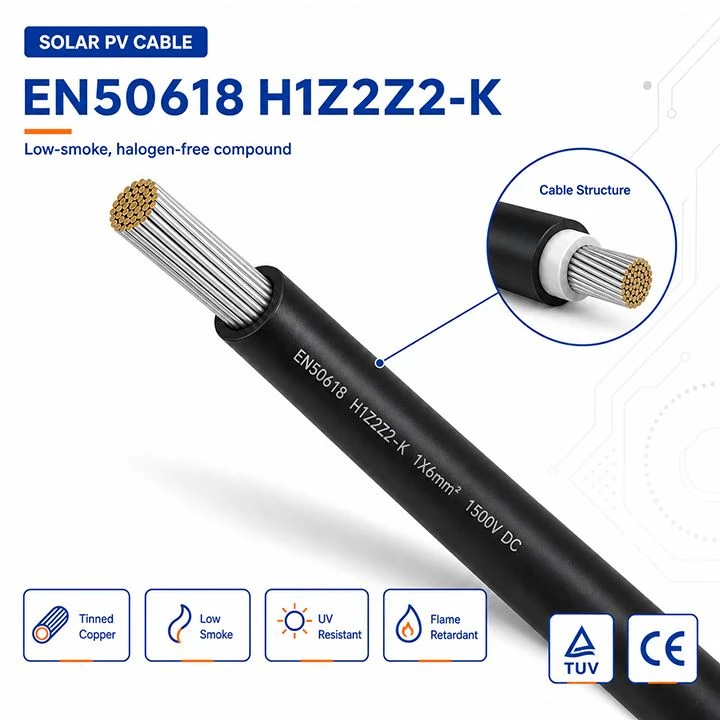

Hauptmerkmale
- Flexibler verzinnter Kupferleiter der Klasse 5
- XLPO-Isolierung und Außenmantel
- Ausgelegt für Photovoltaikanlagen mit 1500 V DC
- UV-, ozon- und witterungsbeständig
- Option für raucharmes und halogenfreies Material
- Hervorragende Flexibilität bei niedrigen{0}Temperaturbedingungen
- Hohe Hitzebeständigkeit für anspruchsvolle Außeninstallationen
- Ausgelegt für eine Lebensdauer von mehr als 25 Jahren bei 90 Grad
- Erhältlich in Schwarz, Rot und anderen individuellen Jackenfarben
- Kundenspezifische Längen, Markierungen und Verpackungen verfügbar
Verfügbare Größen
| Nennquerschnitt | Leiterbau | Isolationsaußendurchmesser | Gesamt-OD | Max. Leiterwiderstand |
| 1,5 mm² | 30 / 0,25 mm | 3,05 mm | 4,70 mm | 13,7 Ω/km |
| 2,5 mm² | 49 / 0,25 mm | 3,50 mm | 5,20 mm | 8,21 Ω/km |
| 4,0 mm² | 56 / 0,285 mm | 3,85 mm | 5,50 mm | 5,09 Ω/km |
| 6,0 mm² | 84 / 0,285 mm | 4,45 mm | 6,10 mm | 3,39 Ω/km |
| 10 mm² | 77 / 0,40 mm | 5,50 mm | 7,20 mm | 1,95 Ω/km |
| 16 mm² | 126 / 0,40 mm | 6,90 mm | 8,80 mm | 1,24 Ω/km |
| 25 mm² | 196 / 0,40 mm | 8,70 mm | 10,80 mm | 0,795 Ω/km |
| 35 mm² | 276 / 0,40 mm | 10,00 mm | 12,40 mm | 0,565 Ω/km |
Die Leiterwiderstandswerte werden bei 20 Grad angegeben.
Typische Anwendungen
- Dieses Kabel wird häufig für Gleichstromverbindungen in Photovoltaikanlagen verwendet, darunter:
- Solaranlagen auf Wohndächern
- Gewerbliche und industrielle PV-Dachprojekte
- Bodenmontierte-Solarkraftwerke
- Photovoltaikanlagen im Versorgungsmaßstab-
- PV-Stranganschlüsse und Anschlusskastenverkabelung
- DC-seitige Anschlüsse des Solarwechselrichters
- Solarkabelbäume und Verlängerungskabel
- Solarsysteme für den Außenbereich in heißen, kalten, feuchten Umgebungen oder Umgebungen mit hoher{0}}UV-Strahlung
Auswahlhilfe
1. Wählen Sie die Kabelgröße nach Strom und Kabellänge
Für kurze PV-String-Verbindungen werden üblicherweise 4 mm² und 6 mm² verwendet. Für längere Kabelwege oder Anwendungen mit höherem Strom sind 10 mm², 16 mm², 25 mm² oder 35 mm² möglicherweise besser geeignet, um den Spannungsabfall zu reduzieren.
2. Passen Sie die Systemspannung an
Dieses Kabel ist für Photovoltaikanlagen mit 1500 V DC ausgelegt. Stellen Sie sicher, dass der Anschluss, der Anschlusskasten, der Wechselrichter und alle anderen Komponenten auf der Gleichstromseite ebenfalls für die gleiche Systemspannung ausgelegt sind.
3. Berücksichtigen Sie die Installationsumgebung
Wählen Sie für direkte Sonneneinstrahlung, Dachterrassen, Wüstengebiete, Küstenprojekte oder Orte mit großen Temperaturschwankungen ein UV{0}beständiges XLPO-Solarkabel mit geeigneter Isolationsstärke und Mantelfarbe.
4. Bestätigen Sie die Zertifizierungsanforderungen
Für Projekte, die TÜV-, CPR-, CE- oder andere spezifische Konformitätsdokumente erfordern, bestätigen Sie bitte vor der Bestellung den erforderlichen Standard- und Zertifikatsumfang.
Anpassungsoptionen
- Jackenfarbe: Schwarz, Rot oder individuell
- Gedruckte Kabelmarkierung
- Kundenspezifische Kabellänge
- Spulen-, Rollen- oder Trommelverpackung
- Vor-konfektionierte PV-Kabelbäume
- Projekt-wasserdichte und flammhemmende-Anforderungen
- CPR-Brandleistungsoptionen, einschließlich Cca-s1,d0,a2, sofern erforderlich
Vergleichen Sie mit anderen Kabelmodellen
PV1-F vs. H1Z2Z2-K Solarkabel: Was ist der Unterschied und welches sollten Sie wählen?
Technische Spezifikationen
| Artikel | Spezifikation |
|---|---|
| Produkttyp | Einadriges-PV-Kabel |
| Standard | IEC 62930 / EN 50618 H1Z2Z2-K |
| Leiter | Flexibles, verzinntes Kupfer der Klasse 5 |
| Isoliermaterial | XLPO |
| Außenmantelmaterial | XLPO |
| Nennspannung | 1500 V Gleichstrom |
| Prüfspannung | 6500 V Wechselstrom |
| Umgebungstemperaturbereich | -40 Grad bis +90 Grad |
| Maximale Leitertemperatur | +120 Grad |
| Maximale Kurzschluss-Temperatur | +250 Grad |
| Mindestbiegeradius | 4 × Gesamtdurchmesser für Kabel unter 8 mm |
| 6 × Gesamtdurchmesser für Kabel ab 8 mm | |
| Rauchdichteleistung | Lichtdurchlässigkeit größer oder gleich 60 %, gemäß EN 50618 |
| Kaltbiegetest | Keine Rissbildung bei -40 Grad ±2 Grad gemäß EN 60811-504 |
| Jackenfarben | Schwarz, rot oder individuell |
| Lebensdauer | Mehr als 25 Jahre bei 90 Grad |
